如何根據IEC 60068標準選擇試驗設備——恒加速度試驗

IEC60068標準

IEC 60068是國際電工委員會發布的關于環境試驗的標準系列之一。IEC 60068標準系列為電子和電氣產品提供了一系列環境試驗方法，用于評估產品在各種環境條件下的性能和可靠性。IEC 60068標準系列由多個部分組成，每個部分涵蓋了不同的環境試驗方法和參數，本期主要講的是恒加速度試驗。

IEC 60068-2-7

用于確定元器件、設備和其他電工電子產經受穩態加速度環境所產生的力(重力除外)，如運行的車輛、空中運載工具、旋轉機械和拋射體所產生的力的作用下，結構的適應性和性能是否良好，以及評定一些元器件結構完好性。

當采用離心機產生穩態加速度時，加速度的方向是指向旋轉系統中心的。在某些特殊情況下，由于某些樣品對回轉力偶可能敏感，而只能采用一種能夠產生直線加速度的機器進行這種試驗時，有關規范應對此加以說明。

如果樣品的線性尺寸小于10cm時，樣品的任何部分(懸空引線除外)應在規定的穩態加速度值的±10%以?xún)?nèi)。在其他情況下，規定的穩態加速度容差為一10%~+30%。

試驗的標準等級為:

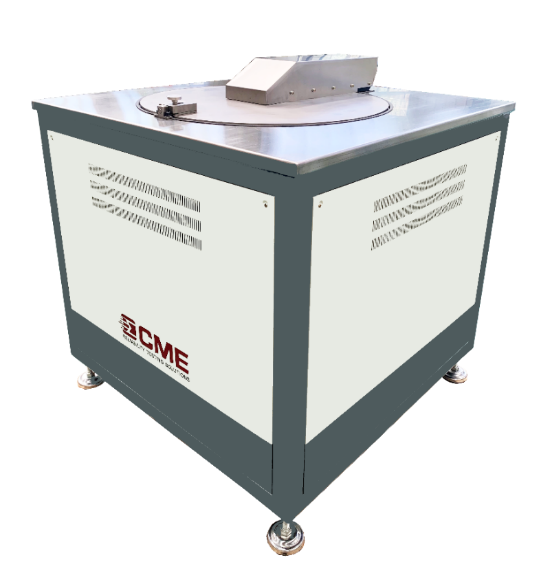

KRD30離心式恒加速度試驗機 (箱式)

KRD30系列離心試驗機是一種多工位轉盤式離心機，用于確定電子元器件、小型組件和其他電工電子產品經受穩態加速度（恒加速度）環境所產生的力作用下，如運行的車輛、空中運載工具、旋轉機械和拋射體所產生力的作用下，結構適應性和性能是否良好，以及評定一些元器件的結構完好性。

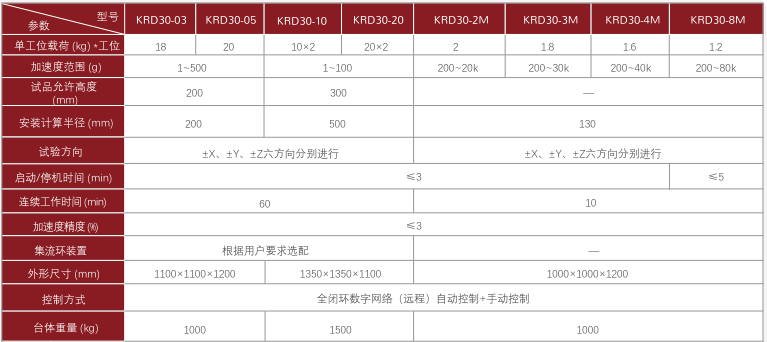

技術指標

特點

u  先進的控制系統：全自動計算機遠程實時控制接口。操作員只需輸入簡單的數值即可啟動設備并準確完成加速試驗。

u  友好的顯示界面：控制界面可實時顯示試驗曲線、公差和試驗時間。

u  強大的多加速度連續測試系統：可根據測試樣品的不同要求，實現多級加速度連續測試。

u  可靠的保護措施：可實現斷路、超限、超速保護。

u  多種控制方式：在自動控制失效或不需要自動控制的情況下，裝置仍可采用手動控制完成試驗。

u  方便快捷的結果輸出系統：測試結束后，測試報告自動生成并打印出來。

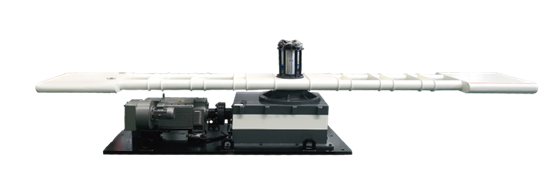

KRD31離心式恒加速度試驗機(臂式)

KRD31系列離心式恒加速度試驗機是根據MIL-STD-810F、MIL-STD-202、IEC68-2-7等標準，在極端加速度條件下進行試驗的設備。它最適合測試電子元件或裝置。在微電路的高g效應下，檢查布線和內部結構的適應性和可靠性。它可能暴露振動和沖擊試驗未發現的機械和結構缺陷。

基本工作原理可簡述為：三相伺服交流電動機通過彈性柱銷聯軸器，帶動一對弧齒錐齒輪進行減速，大錐齒輪安裝在旋轉主軸上，工作轉臂也固連在旋轉主軸上，從而帶動工作轉臂繞主軸旋轉。試品安裝在距旋轉主軸一定半徑的轉臂安裝平面上，轉臂繞主軸作等速回轉時，轉臂上的試品就受到一個離心恒加速度的作用。改變?cè)嚻返陌惭b半徑和轉臂的回轉速度，就可獲得所需的加速度值。

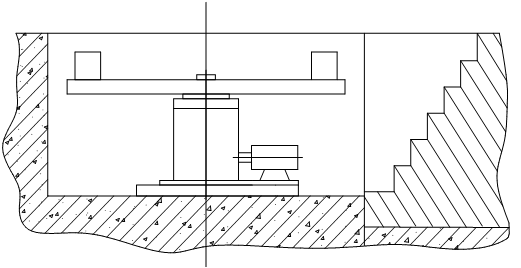

地基

轉臂離心機安全問題極為重要，因此設備安裝時，應將離心機安裝在試驗地坑中。
