MIL-STD-810H& GJB150A

MIL-STD-810H和GJB150A都是針對設備環境適應性和耐久性測試的標準。MIL-STD-810H是美國軍事標準，主要用于測試設備在各種極端環境下的可靠性和適應性，包括高溫、低溫、濕度、振動、沖擊等多種環境條件。它廣泛應用于美國軍方的各類設備，如通信設備、車輛、武器等。

GJB150A是中國的軍用設備環境測試標準，與MIL-STD-810H類似，主要用于軍事裝備的環境適應性測試。它覆蓋的測試項目也包括溫濕度、振動、沙塵、腐蝕等環境條件，確保裝備能夠在復雜的環境中正常運行。

加速度試驗主要是在MIL-STD-810H Method 513.8和GJB150A.15A中。

試驗?zāi)康暮蛻?yīng)用

本試驗的目的在于驗證:

a)     裝備在結構上能夠承受使用環境中由平臺加、減速和機動引起的穩態慣性載荷的能力，以及在這些載荷作用期間和作用后其性能不會降低；

b)    裝備承受墜撞慣性過載之后不會發生危險。

本試驗適用于安裝在飛機、直升機、載人航天器、飛機外掛物和地面發射導彈上的裝備。

試驗方法

離心機是通過繞固定軸旋轉而產生加速度載荷的,所以加速度方向總是沿徑向指向離心機的旋轉軸心，而由加速度所產生的載荷方向總是從旋轉軸心沿徑向向外。

當試件直接安裝在離心機試驗臂上時，則試件同時承受了旋轉和平移兩種運動。對于給定轉速，試件所受的加速度及加速度引起的載荷方向是恒定的，但轉臂每轉一圈，試件要轉動 360°。有的離心機在轉臂上裝有抗旋轉夾具，以修正試件的這種轉動。有了這種裝置，試件在空間的方位就保持不變，但轉臂每轉一圈，加速度和加速度引起的載荷的方向就圍繞試件轉動 360°。

離心機的另一特性是加速度引起的載荷與試件距旋轉軸心的距離成正比。為使試件最靠近和最遠離旋轉軸心的部分所承受的加速度載荷分別不小于規定試驗值的90%和不大于規定試驗值的110%，應選擇合適尺寸的離心機。

試件所有點上的加速度值允差是規定值的±10%。

在離心機上安裝的步驟如下：

a)     在離心機臂上能提供試驗規定的加速度量值的位置上安裝試件,并使試件的幾何中心正好位于該位置。試驗量值按公式計算：

N_T=krn²

式中：

N_T —— 試驗過載系數(過載系數垂直于離心機旋轉面)

K —— 1.118x10^-3

R —— 從旋轉中心到離心機臂上試件安裝位置的徑向距離，m

N —— 離心機臂每分鐘轉數，r/min

b)    試件在離心機上的六個試驗力向約定如下:

1)    向前：試件的前部或前端朝向離心機中心

2)    向后：前向的位置翻轉180°

3)    向上：試件的頂面朝向離心機中心

4)    向下：向上的位置翻轉180°

5)    向左：試件左側朝向離心機中心

6)    向右：試件右側朝向離心機中心

c)     試件正確定向并安裝在離心機上之后，應進行測量和計算，確保試件最靠近離心機中心一端承受的加速度值不小于試驗規定值的90%。若算得的加速度值小于試驗規定值的90%，則試件應在離心機轉臂上向外安裝一些，并相應地調整轉速，或者使用較大尺寸的離心機，以使試件最靠近離心機中心一端至少承受 90%的規定加速度值，而另一端(最遠離離心機中心的一端)承受的加速度值不應超過110%的規定加速度值。對于大型試件，鑒于目前國內試驗部門大型離心機的現狀，載荷梯度的要求可以放松。

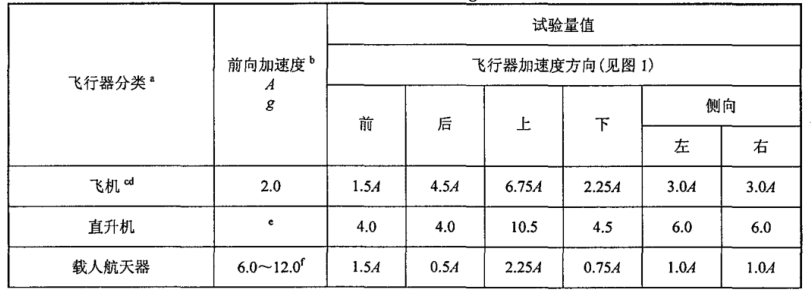

表1 結構試驗推薦g值

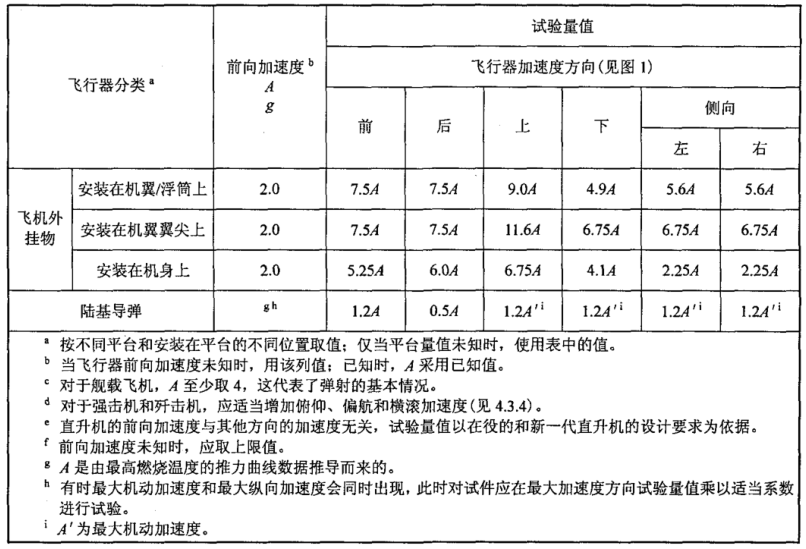

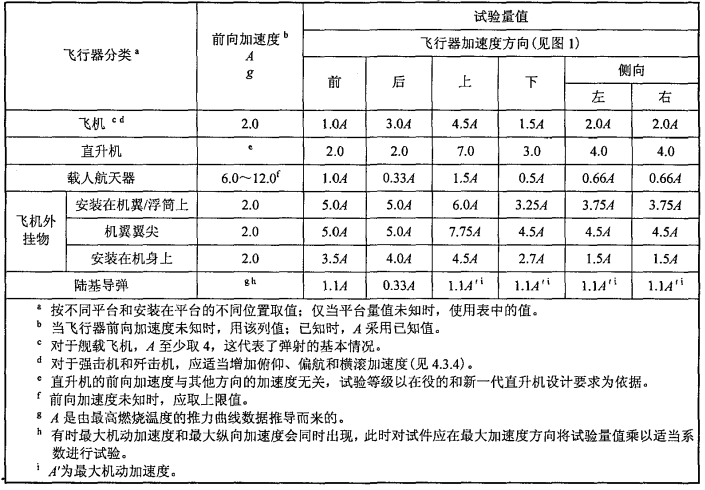

表2 性能試驗推薦g值

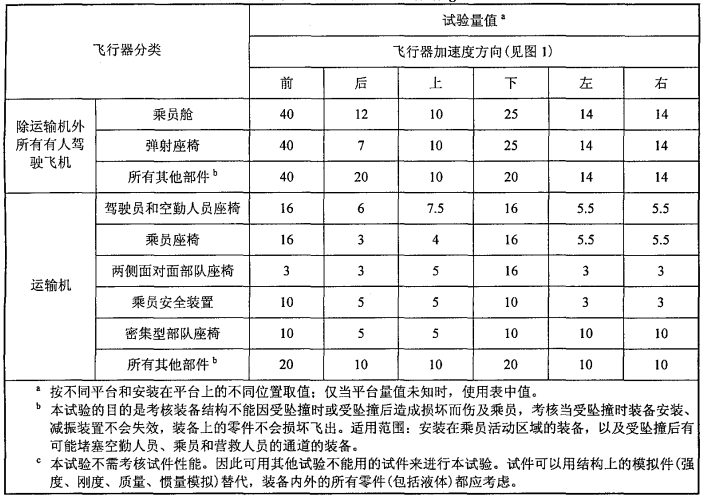

表3 墜撞安全試驗推薦g值

推薦設備

KRD31離心式恒加速度試驗機(臂式)

KRD31 系列轉臂式恒加速度離心試驗用于確定電子元器件、小型設備和其他電工電子產品經受恒加速度（恒加速度）環境所產生的力（重力除外）作用下，如運行的車輛、空中運載工具、旋轉機械和拋射體所產生的作用下，結構的適應性和性能是否良好，以及評定一些元器件的結構完好性。

本設備主要由導電滑環裝置、轉臂組件、傳動系統、箱體及底座、交流測控系統、監視系統、門控安全系統等組成。三相交流電動機通過彈性柱銷聯軸器，帶動一對弧齒錐齒輪進行減速，大錐齒輪安裝在旋轉主軸上，工作轉臂也固連在旋轉主軸上，從而帶動工作轉臂繞主軸旋轉。試品安裝在距旋轉主軸一定半徑的轉臂安裝平面上，轉臂繞主軸作等速回轉時，轉臂上的試品就受到一個離心恒加速度的作用。改變?cè)嚻返陌惭b半徑和轉臂的回轉速度，就可獲得所需的加速度值。本轉臂式恒加速度離心試驗機實物圖片見圖1，工作原理圖見圖2，主要結構見圖 3。

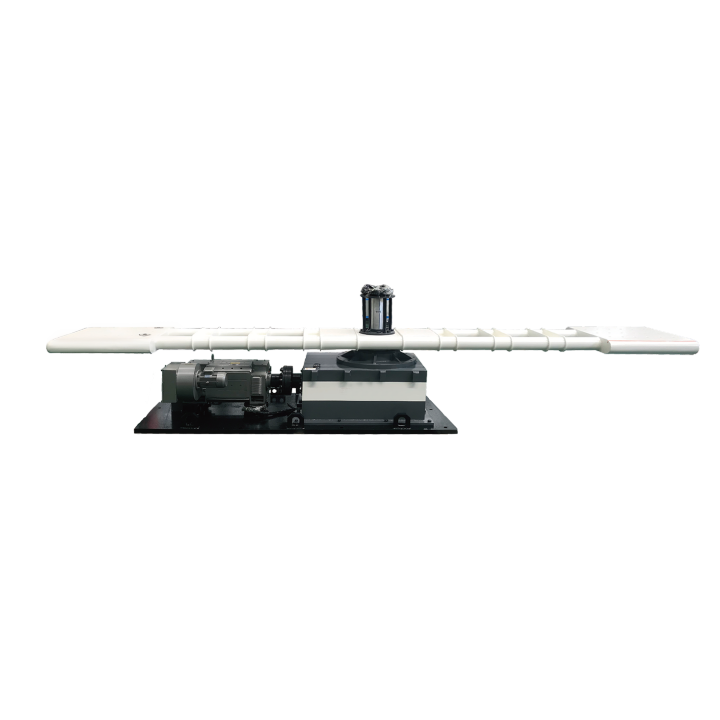

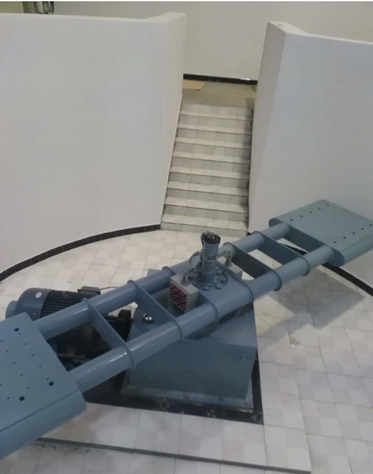

圖1轉臂式恒加速度離心試驗機實物參考圖片

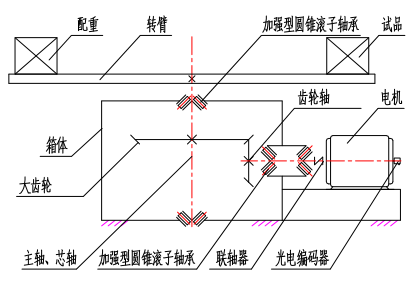

圖2轉臂式恒加速度離心試驗機傳動原理圖

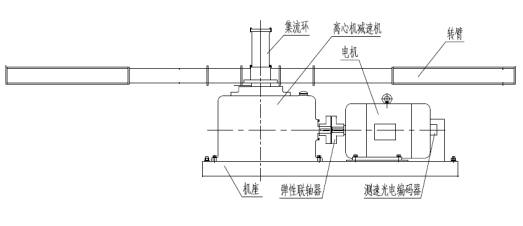

圖3轉臂式恒加速度離心試驗機結構原理圖

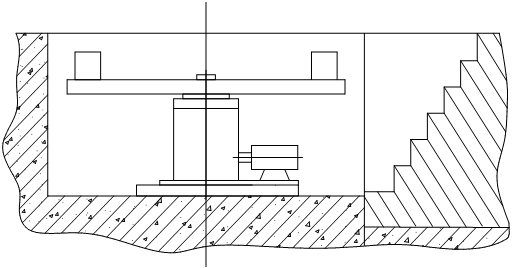

轉臂離心機安全問題極為重要，因此設備安裝時，應將離心機安裝在試驗地坑中。

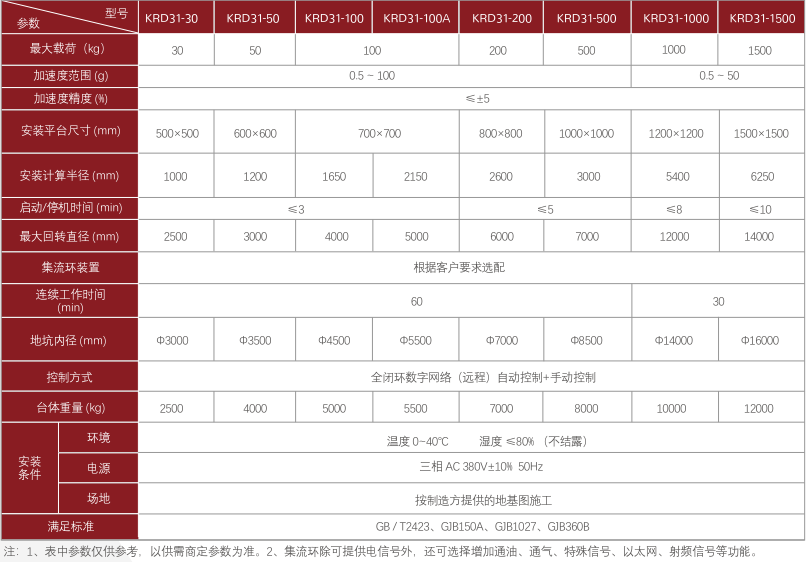

指標
