如何根據GJB150A標準選擇試驗設備 —— 傾斜和搖擺試驗

MIL-STD-810H&GJB150A

MIL-STD-810H和GJB150A都是針對設備環境適應性和耐久性測試的標準。MIL-STD-810H是美國軍事標準，主要用于測試設備在各種極端環境下的可靠性和適應性，包括高溫、低溫、濕度、振動、沖擊等多種環境條件。它廣泛應用于美國軍方的各類設備，如通信設備、車輛、武器等。

GJB150A是中國的軍用設備環境測試標準，與MIL-STD-810H類似，主要用于軍事裝備的環境適應性測試。它覆蓋的測試項目也包括溫濕度、振動、沙塵、腐蝕等環境條件，確保裝備能夠在復雜的環境中正常運行。

傾斜和搖擺試驗主要是在MIL-STD-810H Method 527.2和GJB150A.23A中。

試驗?zāi)康暮蛻?yīng)用

本試驗的目的在于確定裝備能否:

a)     在傾斜和搖擺環境下保持結構完好;

b)    在傾斜和搖擺環境下工作。

本試驗適用于評價:

a)      在水面艦船上使用、運輸或貯存的裝備:

b)      在潛艇中使用、運輸或貯存的裝備。

試驗程序

本試驗包括三個試驗程序: 傾斜，搖擺，傾斜和搖擺綜合試驗。若無特殊要求，一般可先進行傾斜試驗再進行搖擺試驗。也可同時進行傾斜和搖擺綜合試驗。

各程序的差別如下:

a)      傾斜，適用于艦船傾斜時需正常工作的裝備。

b)      搖擺，適用于艦船在風浪中搖擺時正常工作的裝備。

c)       傾斜和搖擺綜合，適用于艦船同時產生傾斜和搖擺時正常工作的裝備。

試驗方法

選定本試驗和相應程序后，還應根據有關文件的規定和為該程序提供的信息，選定該程序所用的試驗條件和試驗技術，并確定裝備在傾斜和搖擺環境中所能完成的功能。凡在傾斜和搖擺狀態下性能受到影響或結構具有旋轉運動、液態介質和重力不平衡運動系統，應進行傾斜和搖擺試驗。應確定試驗縱傾和橫傾角度、試驗縱搖和橫搖角度、試驗搖擺周期、試驗持續時間等試驗參數和試件的技術狀態，確定時應考慮以下內容:

試驗傾斜和搖擺角度

根據裝備用途、產品規范或?qū)嶋H測量數據，確定試驗的傾斜和搖擺角度。除另有規定外，試驗的傾斜和搖擺角度可參照表1和表2確定。

試驗搖擺周期

搖擺周期應根據艦船的排水量、海況確定。同一艦船的縱搖和橫搖周期也不同。當裝備技術文件能提供其實際搖擺周期時，應按實際使用條件確定試驗周期。除另有規定外，搖擺試驗周期可參照表1和表2確定。

試驗持續時間

三個程序的試驗持續時間應當代表預期的傾斜和搖擺環境下的使用時間，但對于大多數裝備來說，如這段時間太長，則試驗持續時間至少30min。

試件技術狀態

根據預期的裝備運輸、貯存或工作的實際狀態，確定試件的技術狀態。試驗時至少應考慮以下技術狀態:

a)      在運輸及貯存容器或運輸箱內:

b)      處于其正常工作技術狀態。

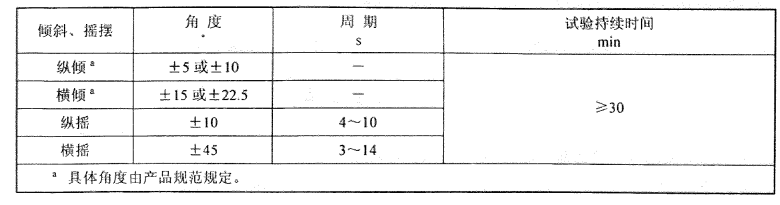

表1 水面艦船傾斜與搖擺試驗量

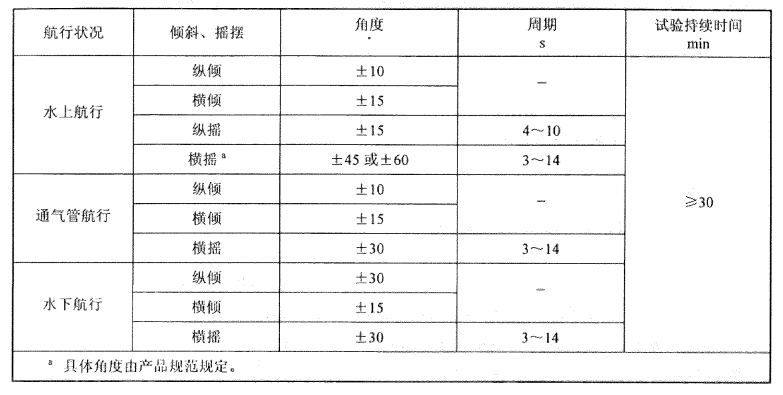

表2 潛艇傾斜與搖擺試驗量值

搖擺試驗臺用作搖擺或傾斜與搖擺綜合試驗。當在搖擺試驗臺上進行傾斜試驗時，試件應在其最大試驗載荷下能穩定地保持在所規定的位置上，不應發生明顯的晃動和漂移。

搖擺試驗臺至少應能模擬一種形式的艦船搖擺，通常為橫搖(或)縱搖，搖擺角度和周期應能任意調節，并能滿足±5%對試驗允差的要求，波形失真度應小于15%。

推薦設備

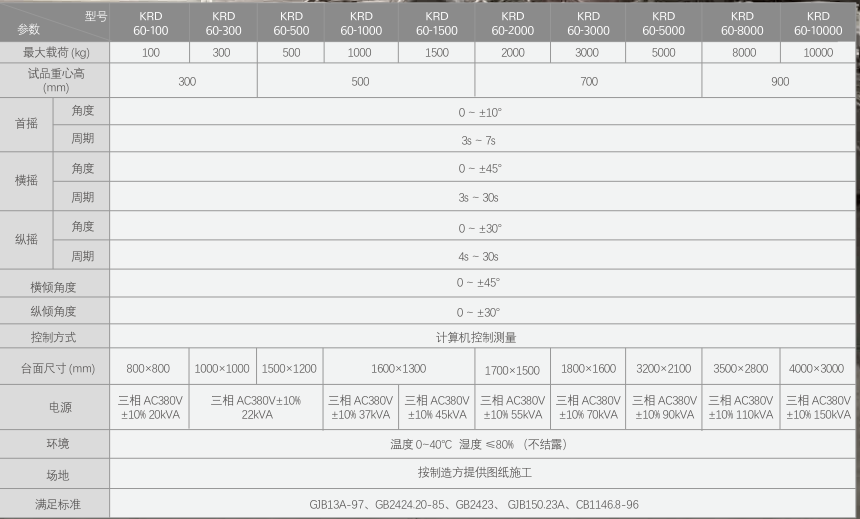

KRD60傾斜搖擺試驗臺

KRD60系列傾斜搖擺試驗臺可以模擬安裝在船舶，水上飛機 和其他裝備上各類機械、電工、電子產品做搖擺和傾斜試 驗，以確定產品經受規定嚴酷等級搖擺和傾斜的能力和結構 的完好性。 傾斜試驗主要適用于在船舶損壞、操縱、裝卸不 平衡以及風引起的大角度傾斜。搖擺試驗主要適用于船舶在 風、波浪等外力作用下而產生長時間搖擺過程中，必須保持 正?；蚩煽抗ぷ鞯漠a(chǎn)品，以及在搖擺環境下對其工作性能會 產生明顯影響的產品。

特點

- 基于穩定的Windows操作系統，支持自動遙控界面，操作者只需輸入簡單的數值，即可準確完成傾斜和擺動試驗。

- 操作界面主要基于數據曲線的實時顯示，還可以顯示測試參數、系統狀態、測試進度。

- 可實現正弦信號、自閉環調節、各種功能控制和報警提示等功能。

- 橫搖、縱搖、首搖與傾斜試驗功能在同一臺體上完成

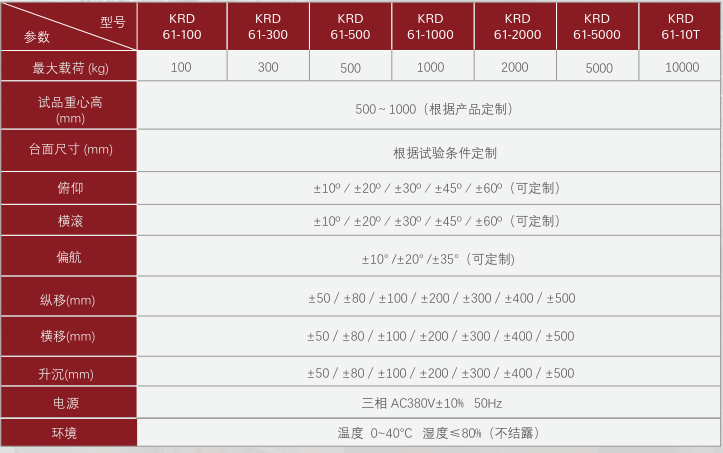

KRD61六自由度搖擺試驗臺

KRD61系列六自由度搖擺試驗臺是一個閉環伺服仿真平臺， 是由六支作動筒，上、下各六只萬向鉸鏈組成。借助六支作 動筒的伸縮運動，完成上平臺在空間六個自由度（X，Y，Z， α，β，γ）的運動，從而可以模擬出各種空間運動姿態。

可廣泛應用于飛行、艦艇、直升機起降、汽車駕駛、火車駕 駛、地震、電影、娛樂設備等領域的測試或訓練模擬器。甚 至可用于空間宇宙飛船的對接，空中加油機的加油對接。在 加工行業中，可制成六軸聯動機床、智能機器人等。

1. 可實現姿態仿真、正弦波仿真、單自由度運動、多自由度復合運動。

2. 可實現道路譜濾波、道路譜、波譜、飛行譜復制。

3. 可通過TCP/IP協議，為用戶提供PC的第三方 控制接口；

4. 提供內部和外部數據輸出控制接口。
